根據目前地磅稱重的現狀和需求，介紹了基于C/ S和B/ S結合模式的地磅稱重 管理系統的設計和實現方法，該系統充分發揮C/ S模式與B/ S模式各自的長處，實現了稱重?cái)?shù)據 在企業各部門之間的共享，提高了工作效率和管理水平，并能最大限度地防止作弊現象。

對石化、煤炭、冶金、化工、港口、倉儲等行業來 說，進出物資計量數據的采集、統計分析是企業生產 調度指揮的重要依據，作為計量關口的地磅稱重 系統對企業有著非常重要的經濟意義。

目前許多企業都采用計算機對地磅稱重進行 管理，相對于手工方式來說，這雖然在一定程度上提 高了物資稱重管理的效率，減輕了司稱人員的工作 量，但大多數采用的是單機系統，主要存在以下問 題：①各個稱重點之間無法實現數據共享，當有多 臺地磅分布在遠近不同的地點時，各車輛必須在 同一臺汽車衡上稱取皮重和毛重?cái)?shù)據，這經常造成 各稱重點工作負荷極不均衡，出現有的稱重點汽車 排長隊等待過稱，有的稱重點卻長時間空閑無事可 做，嚴重影響工作效率；②各稱重點計算機未連入 企業內部網，使企業各主管人員無法及時、準確地獲 取進出物資的情況；③對稱重過程缺乏有效監控， 司機與司稱人員聯手弄虛作假現象嚴重(如撬邊、壓 沿、空車加水等），而在追查相關責任人時，往往缺少 直接證據，使企業蒙受巨大損失。

基于C/ S和B/ S結合模式的地磅稱重管理 系統借助計算機網絡技術及多媒體技術，采用C/S 與B/ S結合模式，將各個稱重點的地磅系統聯入 企業內部網，實現皮重、毛重?cái)?shù)據共享;將進出物資 信息及時準確地反映到企業信息管理系統中;稱重 現場圖像數據與有關稱重?cái)?shù)據存放到后臺數據庫 中，為追查弄虛作假責任提供有力證據，最大限度地 防止作弊現象的發生。

1.系統分析

1.1功能要求

該系統面向稱重管理，同時可以很方便地和物 料管理、計劃調度有機結合。過鎊的汽車可以在企 業內的任意一臺地磅上稱取皮重或毛重?cái)?shù)據并打 印過磅單;各地磅的稱重?cái)?shù)據通過網絡匯總到計 控中心服務器(數據中心），計量處、計劃處、廠辦及 有相應權限的人員可通過企業內部網調看有關稱重 數據;能夠提供動態的信息查詢和數據處理服務；能 對稱重過程進行監控。系統的主要功能要求：①用 戶權限管理；②稱重?cái)?shù)據獲取；③視頻監控，包括 稱重現場圖片的抓取和視頻錄像；④數據維護，包 括稱重?cái)?shù)據及輔助數據的添加、修改和刪除；⑤統 計并打印各種報表；⑥動態信息查詢。

其中稱重?cái)?shù)據獲取及視頻監控在稱重現場的磅房由司磅員完成，系統管理人員可在計控中心服務 器或與服務器連接的工作站上完成用戶權限管理、 數據維護、數據查詢、統計報表等操作。同時，有相 關權限的企業管理人員可在連入企業內部網的任何 一臺計算機上實現對稱重?cái)?shù)據的動態查詢和統計。

1.2數據要求

能夠有效地進行分散數據的采集和處理;能夠 提高數據處理效率;皮重、毛重?cái)?shù)據可在各汽車衡之 間共享;在保存皮重、毛重?cái)?shù)據時，同時保存當時現 場的圖像并一起存入數據庫中;查詢結果除能顯示 稱重?cái)?shù)據外，還能顯示當時稱重現場的圖片。

2.系統設計

2.1系統總體結構設計

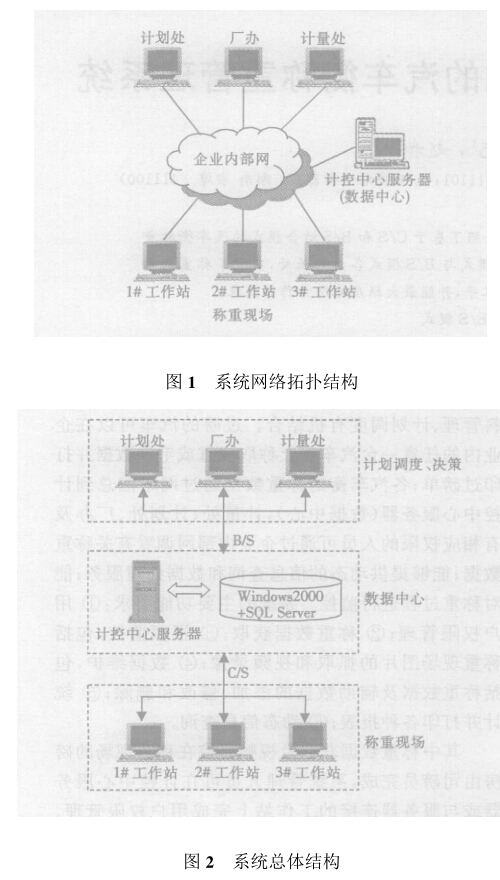

根據要求，系統的網絡拓?fù)浣Y(jié)構設計如圖1所 示。各計算機及服務器均接入企業內部網。

如圖2所示，系統結構總體分為3層:稱重工作 站(稱重現場）、計控中心服務器(數據中心）、各處室 和廠辦計算機(計劃調度、決策管理）。

根據企業的實際要求和C/ S、B/ S模式的特點, 系統采用3種模式相結合的方式來實現。

由于C/ S模式在技術上很成熟,其主要特點是 交互性強、具有安全的存取模式、網絡通信量低、響 應速度快,利于處理大量數據,這正符合稱重?cái)?shù)據獲 取和管理的要求。稱重現場的工作站將采集到的稱 重?cái)?shù)據及圖像數據送至計控中心服務器的數據庫 中,皮重、毛重?cái)?shù)據通過網絡數據庫在各稱重工作站 之間實現共享，由計控中心的管理計算機完成對稱 重?cái)?shù)據的維護和報表統計。這些任務對交互性、安 全性和實時性的要求較高，因此,各稱重工作站與數 據中心之間采用C/S模式結構,稱重工作站和計控 中心的管理計算機作為客戶機,計控中心的主機作 為服務器,以實現對稱重?cái)?shù)據的獲取、管理和對稱重 現場的視頻監控,為管理決策、財務結算提供數據支 持和詳盡的信息來源。

但C/ S模式的程序是針對性開發的,缺少通用 性,變更不夠靈活、維護和管理的難度較大,具有較 大的局限性。對各處室計算機來說,其主要任務是 幫助進行計劃調度和輔助決策管理,使稱重?cái)?shù)據能 實現瀏覽和動態查詢。由于它們分布零散、差異大、 工作性質不同、用戶不固定,所以不適合采用C/S 模式結構。

B/ S模式基本上克服了 C/ S模式的不足,具有 分布性強、維護方便、開發簡單、用戶界面一致、易于 擴展、能提供靈活的信息交流和信息發布服務等優 點。因此,計控中心服務器與各處室計算機之間采 用B/S模式結構。用戶通過瀏覽器向計控中心服 務器發出請求,服務器對瀏覽器的請求進行處理,將 用戶所需信息返回到瀏覽器,其他如數據請求、加 工、結果返回及動態網頁生成、對數據庫的訪問和應 用程序的執行等全部由Web Server完成,這樣上級 主管人員即使坐在辦公室也能監控、查詢、統計本單 位所有地磅的稱重情況。

2.2稱重現場工作站系統的設計

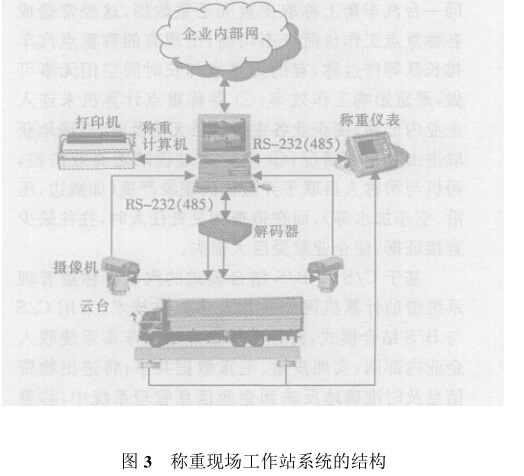

稱重現場工作站系統結構如圖3所示。壓力傳 感器將稱重平臺的壓力轉換成電信號送往稱重儀表，由儀表的A/ D轉換電路轉換成數字信號,并通 過RS - 232或RS - 485接口以連續發送方式將重 量數據發送到稱重計算機,稱重計算機通過稱重監 控軟件接收上傳的稱重?cái)?shù)據,顯示、存儲和管理數 據,打印過磅單。同時,安裝于稱重計算機內的視頻采集卡捕獲攝像機送來的稱重現場的視頻數據,并 顯示在屏幕界面上,可以直接通過畫面查看汽車牌 號及是否存在撬邊、壓沿、空車加水和砂石等情況。

操作過程中保存毛重信息及皮重信息時,可以 把當時的現場圖片一起保存到網絡數據庫中,使稱 重?cái)?shù)據與圖片信息一一對應。通過網絡,上級主管 人員在瀏覽和查看稱重?cái)?shù)據的同時,可看到稱重現 場的圖片資料以供對比,從中可發現是否有司機與 司稱人員聯手弄虛作假的現象,也為追查作弊責任 提供了有力證據。

操作人員還可以通過RS - 232或RS - 485接 口向解碼器發送指令,解碼器對指令解碼后控制云 臺和電動鏡頭,從而隨時調節攝像機視角和焦距,更 好地監控整個稱重過程。

2. 3計控中心服務器的設計

1）網絡操作系統：Windows 2000 Server (服務 器版)。

2）數據庫管理系統：SQL Server 2000。

3）Web 服務器采用 Microsoft Internet Infor-mation Server (IIS)。

2.4系統應用軟件功能設計

系統應用軟件分為C/ S端軟件和B/ S端軟件 兩部分。

2. 4.1 C/S端軟件功能模塊設計

C/ S端系統的主要功能是日常稱重管理和數據 維護,前臺開發工具采用VB6. 0 ,后臺數據庫采用 SQL Server 2000 ,主要功能模塊分為：

1）用戶權限管理模塊。為保證數據的安全性, 可以根據崗位需要授予各操作人員不同的操作權 限,如參數設置權、稱重操作權、數據維護權、數據查 詢權、統計報表權等。系統設置一超級用戶（由企業 指定），負責對所有的數據進行查看和維護、分配各 用戶的操作權限和設置密碼。

2）稱重與監控模塊。分為稱重?cái)?shù)據采集和視 頻監控兩部分。稱重?cái)?shù)據采集部分主要負責接收儀 表上傳的稱重?cái)?shù)據,根據皮重和毛重?cái)?shù)據計算凈重, 并將稱重?cái)?shù)據與車號、憑證代碼、物資代碼、供方代 碼、需方代碼、物資流向、發票號碼、稱重時間、司稱 員代碼及稱重現場圖片等信息形成完整記錄存入數 據庫。視頻監控部分負責接收攝像機的視頻信號, 并顯示在屏幕某區域內，以對稱重現場進行實時監 控。此外,還應包括云臺鏡頭控制功能。

3）數據查詢模塊。該模塊主要用于查詢稱重 記錄及物資、供方、需方、憑證、車輛和司稱員信息 等。查詢稱重?cái)?shù)據時,可以同時顯示稱重現場的圖 片。同時,還提供二次查詢功能,即在上次查詢結果 的基礎上進一步細化查詢。查詢結果可打印輸出或 形成Excel文件。

4）數據維護模塊。主要是對稱重?cái)?shù)據及憑證、 供需方、車輛、司稱員信息進行添加、刪除、修改等操 作。對于不同的用戶，其權限不同,所維護的數據也 不一樣。如一般的司稱員只能維護憑證、物資、供需 方等信息,無權修改稱重記錄、司稱員信息等。

5）統計報表模塊。進行日、月、年統計報表的 生成和打印,可將統計結果生成Excel格式文件,分 為稱重統計總表、分類分戶統計、分戶分類統計、稱 重統計清單等,使企業的日常管理更方便、快捷。

6）參數設置模塊。為計算機與儀表實現通信 及數據轉換進行一些基本設置,包括串口參數配置、 計量單位配置、儀表選型。

2. 4. 2 B/S端軟件功能模塊設計

B/ S端系統的主要任務是使企業主管或領導能 隨時了解進出物資情況,及時為計劃調度和輔助決 策管理提供數據依據和信息來源。主要功能模塊為 稱重?cái)?shù)據的動態查詢和瀏覽、統計報表及打印。

服務器和客戶端分別采用不同的軟件進行開 發?？蛻舳说木W(wǎng)頁采用Microsoft Front Page 98和 Visual Interdev 6. 0相結合的開發方式,在HTML 文件中運用VBScript腳本編輯語言增強網頁的動 態性和可觀性,并利用ActiveX控件來擴展網頁的 功能;在服務器端,最關鍵的開發在于與數據庫服務 器的溝通,采用活動服務器頁（Active Server Page , ASP)技術訪問數據庫。ASP是一種在服務器上的 Web頁腳本制作,當Web瀏覽器向Web服務器申 請?jiān)L問一個ASP文件時,Web服務器調用ASP文 件,然后解釋執行每一個腳本語句，用ASP內置的 服務器對象ADO (ActiveX Data Object)組件通過 ODBC訪問數據庫,再把執行結果生成HTML文 件傳給Web瀏覽器。

2. 5系統安全管理設計

高效的系統安全性是保護數據信息和保證系統 正常運行的基礎。該系統主要采用了以下幾種安全 技術措施：

1）利用Windows自身的安全策略,根據用戶 的操作水平和所擔負的任務,設置登陸賬戶,對 Windows的桌面和菜單進行管理,防止誤操作。

2）利用Windows 2000 Server 和 SQL Server 2000的集成安全模式，對聯網用戶進行權限分配。

3）設立用戶權限管理模塊，對各用戶的操作權 限進行管理。用戶進入系統都要首先確認身份和密 碼，防止非法人員進入。

4）利用SQL Server 2000的任務管理模式進行 每天一次的數據庫備份。

5）利用服務器磁盤陣列的RAID 5技術，保證 一個硬盤損壞后不至于丟失信息。

6）應用防火墻技術和網絡反病毒措施。

3.結語

基于C/ S和B/ S結合模式的地磅稱重管理 系統可使管理人員有效監督稱重過程，使計量過程 公開、公正、透明，杜絕人為因素的干擾，同時降低成 本，提高效益，有利于企業對物資或產品的稱重計量 過程進行有效監控和科學管理。對具有多臺地磅且距離分散、稱重?cái)?shù)據需在各有關部門共享、需要對 稱重過程進行遠距離監控的企業具有重要意義。
